Описание

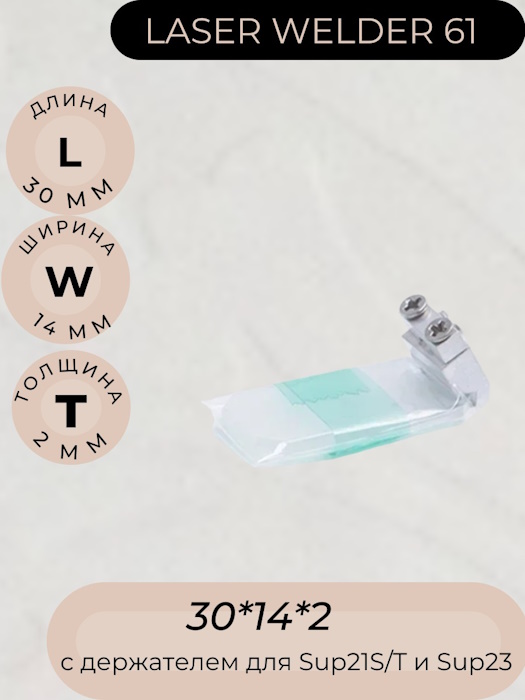

Светоотражающая линза (зеркало) 30×14×2 мм с кронштейном‑держателем — прецизионный элемент оптической системы лазерного оборудования: отражает и перенаправляет луч в заданной геометрии, обеспечивая точную маршрутизацию излучения в тракте сварочного пистолета.
Основные характеристики:
- длина — 30 мм;
- ширина — 14 мм;
- толщина — 2 мм;
- материал — оптический кварц с повышенной лучевой стойкостью: сохраняет геометрию и прозрачность при высоких плотностях мощности и циклических тепловых нагрузках;
- покрытие — высокоотражающее (HR) в диапазоне 1050–1080 нм: коэффициент отражения >99,5 %, что минимизирует потери энергии и паразитный нагрев элемента;
- плоскостность поверхности — λ/10 и выше: гарантирует минимальные искажения волнового фронта и стабильность угла отражения;
- кронштейн‑держатель — жёсткая посадочная база, обеспечивающая точную фиксацию зеркала без люфтов и перекосов.
Технологические преимущества:
- увеличенная длина (30 мм) снижает риск виньетирования пучка и повышает устойчивость к небольшим отклонениям юстировки — удобно при работе с мощными источниками и в условиях вибраций;
- высокая отражательная способность покрытия сокращает рассеивание энергии и тепловую нагрузку на смежные узлы — критично для стабильной работы волоконных лазеров;
- точная плоскостность и минимальные допуски обеспечивают предсказуемый ход луча без дополнительных аберраций — важно для качественной сварки, резки и очистки;
- стойкость покрытия к эксплуатационным воздействиям (перепады температур, кратковременные загрязнения, абразивная пыль) продлевает межсервисный интервал и сокращает простои;
- жёсткий кронштейн‑держатель упрощает монтаж и демонтаж, повышает стабильность юстировки при динамических нагрузках — актуально для мобильных и роботизированных систем.
Совместимость:
- рассчитана на работу с волоконными лазерами на длине волны 1064 нм и в смежном диапазоне 1050–1080 нм;
- конструктивно совместима с лазерными сварочными пистолетами SUP 21ST и SUP 23: геометрия кронштейна соответствует штатным посадочным узлам этих моделей;
- применима в системах с ручной и автоматической юстировкой — габариты и допуски соответствуют отраслевым стандартам для быстросменных отражающих модулей.
